Wie berechnet man den Achsabstand eines Schrägzahnradpaares?

Hallo! Als Lieferant von Schrägverzahnungen werde ich oft gefragt, wie man den Achsabstand eines Paars dieser Zahnräder berechnet. Dies ist ein entscheidender Aspekt bei der Konstruktion und Verwendung von Schrägverzahnungen in verschiedenen Anwendungen. Also, lasst uns gleich eintauchen!

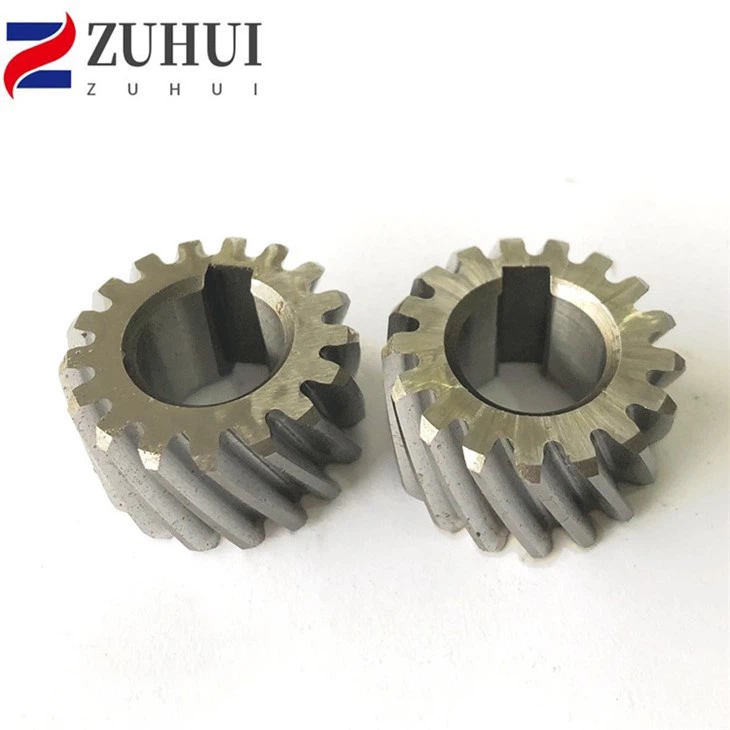

Lassen Sie uns zunächst etwas über Schrägverzahnungen erfahren. Schrägverzahnungen sind großartig, weil sie im Vergleich zu Stirnrädern einen sanfteren und leiseren Betrieb bieten. Ihre Zähne sind schräg zur Zahnradachse geschnitten, sodass mehr Zähne gleichzeitig in Kontakt stehen können. Dies führt zu einer besseren Lastverteilung und weniger Verschleiß. Sie können sich unsere ansehenSchrägverzahntes RitzelUndSchrägverzahntes RitzelOptionen auf unserer Website.

Um nun den Achsabstand eines Schrägzahnradpaares zu berechnen, müssen wir einige Schlüsselparameter kennen. Die wichtigsten sind die Anzahl der Zähne an jedem Zahnrad, der Modul (oder in manchen Fällen die Durchmesserteilung) und der Schrägungswinkel.

Beginnen wir mit den Grundlagen. Der Modul (m) ist ein Maß für die Größe der Zahnradzähne. Es ist definiert als das Verhältnis des Teilkreisdurchmessers (d) des Zahnrads zur Anzahl der Zähne (z). Das heißt, (m=\frac{d}{z}) oder (d = m\times z).

Für ein Paar Schrägverzahnungen haben wir zwei Zahnräder: das Ritzel (das kleinere Zahnrad) mit (z_1) Zähnen und das Zahnrad mit (z_2) Zähnen. Die Teilkreisdurchmesser des Ritzels ((d_1)) und des Zahnrads ((d_2)) werden als (d_1=m\times z_1) bzw. (d_2=m\times z_2) berechnet.

Aber hier ist der Haken bei Schrägverzahnungen: Wir müssen den Schrägungswinkel ((\beta)) berücksichtigen. Der Schrägungswinkel beeinflusst den wirksamen Teilkreisdurchmesser und damit den Achsabstand.

Der Achsabstand ((a)) zwischen zwei Schrägverzahnungen ergibt sich aus der Formel:

[a=\frac{d_1 + d_2}{2}\cos\beta=\frac{m(z_1 + z_2)}{2}\cos\beta]

Lassen Sie uns das etwas aufschlüsseln. Den Begriff (\frac{d_1 + d_2}{2}) würden wir für Stirnräder verwenden. Da aber Schrägverzahnungen schräge Zähne haben, multiplizieren wir mit (\cos\beta). Der Helixwinkel (\beta) wird in Grad gemessen. Ein rechtsgängiges Schrägstirnrad hat einen positiven Schrägungswinkel, und Sie können unseren findenRechtes Stirnradgetriebeauf unserer Seite.

Lassen Sie uns ein Beispiel machen, um dies klarer zu machen. Angenommen, wir haben ein Ritzel mit (z_1 = 20) Zähnen und ein Zahnrad mit (z_2 = 40) Zähnen. Der Modul (m = 2) mm und der Helixwinkel (\beta=15^{\circ}).

Zuerst berechnen wir die Summe der Zähnezahl: (z_1+z_2=20 + 40=60)

Dann verwenden wir die Formel für den Achsabstand:

[a=\frac{m(z_1 + z_2)}{2}\cos\beta=\frac{2\times60}{2}\cos15^{\circ}]

Wir wissen, dass (\cos15^{\circ}\ approx0,966)

[a = 60\times0,966=57,96\space mm]

Nun gibt es bei der Berechnung des Achsabstands einige Dinge zu beachten. Der Spiralwinkel muss genau gemessen werden. Wenn der Schrägungswinkel nicht stimmt, kann es zu Problemen wie falschem Eingriff, erhöhter Geräuschentwicklung und verkürzter Getriebelebensdauer kommen.

Außerdem sollte das Modul sorgfältig auf den Anwendungsfall abgestimmt ausgewählt werden. Ein größeres Modul bedeutet größere Zähne, die mehr Last bewältigen können, aber auch zu einer größeren Zahnradgröße führen können.

In einigen Fällen erhalten Sie möglicherweise die diametrale Teilung (P) anstelle des Moduls. Die Beziehung zwischen dem Modul und der Durchmesserteilung ist (m=\frac{25,4}{P}) (bei der Umrechnung von Zoll und Millimeter).

Wenn Sie ein Zahnradsystem mit Schrägverzahnungen entwerfen, ist es wichtig, den Achsabstand zu optimieren. Ein richtiger Achsabstand sorgt dafür, dass die Zahnräder reibungslos ineinandergreifen, die Kraft effizient übertragen und eine lange Lebensdauer haben.

Wenn Sie Schrägverzahnungen in einer Hochgeschwindigkeitsanwendung verwenden, wird die Berechnung des Achsabstands noch wichtiger. Jeder kleine Fehler im Achsabstand kann Vibrationen verursachen, die die Zahnräder und andere Komponenten im System beschädigen können.

Ein weiterer zu berücksichtigender Faktor ist das Spiel. Unter Spiel versteht man den Spielraum zwischen den ineinandergreifenden Zähnen zweier Zahnräder. Der Achsabstand kann das Spiel beeinflussen. Wenn der Achsabstand zu groß ist, ist das Spiel zu groß, was zu Geräuschen und verringerter Genauigkeit führen kann. Wenn es zu klein ist, können die Zahnräder blockieren, was zu übermäßigem Verschleiß und Hitzeentwicklung führt.

Als Lieferant von Schrägverzahnungen verfügen wir über umfangreiche Erfahrung im Umgang mit diesen Problemen. Wir können Ihnen bei der Auswahl der richtigen Zahnräder helfen und das richtige Modul, den richtigen Schrägungswinkel und den richtigen Achsabstand für Ihre spezifische Anwendung bestimmen. Egal, ob Sie an einem kleinen Projekt oder einer großen industriellen Anwendung arbeiten, wir verfügen über das Fachwissen, um Sie zu unterstützen.

Wenn Sie am Kauf von Schrägzahnrädern interessiert sind oder weitere Informationen zur Achsabstandsberechnung und anderen zahnradbezogenen Themen benötigen, zögern Sie nicht, mit uns Kontakt aufzunehmen. Wir sind hier, um alle Ihre Fragen zu beantworten und Ihnen zu helfen, die beste Ausrüstungslösung für Ihre Bedürfnisse zu finden.

Zusammenfassend lässt sich sagen, dass die Berechnung des Achsabstands eines Schrägzahnradpaares die Berücksichtigung der Zähnezahl, des Moduls und des Schrägungswinkels erfordert. Durch die richtige Formel und die Berücksichtigung aller relevanten Faktoren können Sie ein gut funktionierendes Getriebesystem sicherstellen. Wenn Sie also auf der Suche nach hochwertigen Schrägverzahnungen sind, rufen Sie uns an und lassen Sie uns eine großartige Partnerschaft beginnen!

Referenzen

• „Mechanical Engineering Design“ von Joseph E. Shigley und Charles R. Mischke
• „Theorie der Maschinen und Mechanismen“ von JE Shigley, JJ Uicker, Jr.
