Wie kann man das statische Gleichgewicht von Ölpumpen-Stirnrädern überprüfen?

So überprüfen Sie das statische Gleichgewicht von Ölpumpen-Stirnrädern

Als vertrauenswürdiger Lieferant von Ölpumpen-Stirnrädern verstehe ich die entscheidende Rolle, die diese Komponenten für den effizienten Betrieb von Ölpumpen spielen. Einer der Schlüsselfaktoren, der die Leistung und Langlebigkeit von Stirnrädern für Ölpumpen beeinflusst, ist ihr statisches Gleichgewicht. In diesem Blogbeitrag werde ich einige Einblicke in die Überprüfung des statischen Gleichgewichts von Ölpumpen-Stirnrädern geben, das für den reibungslosen und zuverlässigen Betrieb Ihrer Ölpumpen unerlässlich ist.

Verständnis des statischen Gleichgewichts in Ölpumpen-Stirnrädern

Bevor wir uns mit dem Prüfprozess befassen, ist es wichtig zu verstehen, was statisches Gleichgewicht im Zusammenhang mit Stirnrädern von Ölpumpen bedeutet. Statisches Gleichgewicht bezieht sich auf die Massenverteilung um die Drehachse eines Zahnrads. Wenn ein Zahnrad statisch ausgewuchtet ist, fällt der Schwerpunkt des Zahnrads mit seiner Drehachse zusammen. Dieses Gleichgewicht ist von entscheidender Bedeutung, da ein unausgeglichenes Getriebe Vibrationen, Geräusche und vorzeitigen Verschleiß am Getriebe selbst und anderen Komponenten im Ölpumpensystem verursachen kann.

Bedeutung der statischen Gleichgewichtsprüfung

Die Gewährleistung des statischen Gleichgewichts der Stirnräder von Ölpumpen ist aus mehreren Gründen von größter Bedeutung. Erstens reduzieren ausgewuchtete Zahnräder Vibrationen, was zu einem ruhigeren und stabileren Betrieb der Ölpumpe führen kann. Vibrationen können auch zu einer Belastung der Zahnradzähne und anderer Komponenten führen und möglicherweise zu einem vorzeitigen Ausfall führen. Zweitens trägt ein ausgewogenes Getriebe dazu bei, die Effizienz der Ölpumpe aufrechtzuerhalten. Unausgeglichene Zahnräder können zusätzlichen Widerstand erzeugen, die Gesamtleistung der Pumpe verringern und den Energieverbrauch erhöhen. Schließlich ist die Überprüfung der statischen Auswuchtung eine Qualitätskontrollmaßnahme, die sicherstellt, dass die Zahnräder den erforderlichen Standards und Spezifikationen entsprechen, und so die Kundenzufriedenheit und Zuverlässigkeit erhöht.

Erforderliche Werkzeuge für die Überprüfung des statischen Gleichgewichts

Um das statische Gleichgewicht der Stirnräder von Ölpumpen zu überprüfen, sind mehrere Werkzeuge erforderlich. Dazu gehört ein Auswuchtständer oder eine Auswuchtvorrichtung, die eine stabile Plattform bietet, auf der sich das Zahnrad frei drehen kann. Außerdem ist eine Präzisionswaage erforderlich, um sicherzustellen, dass der Auswuchtständer perfekt horizontal ist. Zusätzlich werden Gewichte oder Gegengewichte verwendet, um die Balance des Getriebes einzustellen. Diese Gewichte können an bestimmten Stellen am Getriebe angebracht werden, um etwaige Unwucht zu korrigieren.

Schritt-für-Schritt-Anleitung zur Überprüfung des statischen Gleichgewichts

1. Bereiten Sie die Ausrüstung und den Ausgleichsständer vor
   • Reinigen Sie das Stirnrad der Ölpumpe gründlich, um Schmutz, Ablagerungen oder Öl zu entfernen, die das Gleichgewicht beeinträchtigen könnten.
   • Montieren Sie das Getriebe auf dem Auswuchtständer oder der Vorrichtung. Stellen Sie sicher, dass das Zahnrad zentriert ist und sich ohne Blockierung frei drehen kann.
   • Verwenden Sie eine Präzisionswasserwaage, um die horizontale Ebene des Auswuchtständers zu überprüfen. Passen Sie den Ständer bei Bedarf an, um sicherzustellen, dass er perfekt eben ist.
2. Erstinspektion
   • Drehen Sie das Zahnrad langsam von Hand und beobachten Sie seine Bewegung. Wenn das Zahnrad eine erhebliche Unwucht aufweist, bleibt es tendenziell in einer bestimmten Position stehen, wobei die schwere Seite nach unten zeigt. Dies weist darauf hin, dass der Schwerpunkt des Zahnrads nicht mit seiner Drehachse übereinstimmt.
3. Markieren Sie die schwere Stelle
   • Sobald das Zahnrad zum Stillstand gekommen ist, markieren Sie die Position der schweren Stelle auf dem Zahnrad. Dies kann mit einem Marker oder einem kleinen Stück Klebeband erfolgen.
4. Messen Sie das Ungleichgewicht
   • Um das Ausmaß der Unwucht zu messen, verwenden Sie einen Satz Gewichte oder Gegengewichte. Befestigen Sie zunächst ein kleines Gewicht an der gegenüberliegenden Seite der markierten schweren Stelle. Drehen Sie das Zahnrad erneut und beobachten Sie seine Bewegung. Wenn das Zahnrad immer noch in der gleichen Position stoppt, erhöhen Sie das Gewicht, bis sich das Zahnrad frei drehen und in einer beliebigen Position zum Stillstand kommen kann.
   • Das zum Auswuchten des Getriebes erforderliche Gewicht ist ein Maß für die Unwucht. Diese Informationen können verwendet werden, um festzustellen, ob das Zahnrad die erforderlichen Auswuchtspezifikationen erfüllt.
5. Korrigieren Sie das Ungleichgewicht
   • Wenn sich herausstellt, dass das Getriebe unwuchtig ist, gibt es mehrere Möglichkeiten, die Unwucht zu korrigieren. Eine Methode besteht darin, Material von der schweren Seite des Zahnrads durch einen Bearbeitungsprozess wie Schleifen oder Fräsen zu entfernen. Eine andere Methode besteht darin, Gewichte auf der gegenüberliegenden Seite der schweren Stelle anzubringen. Dies kann durch das Anbringen kleiner Gewichte oder durch einen Prozess wie Schweißen oder Löten zum Hinzufügen von Material erfolgen.
   • Nachdem Sie die erforderlichen Einstellungen vorgenommen haben, prüfen Sie erneut die Auswuchtung des Getriebes, um sicherzustellen, dass sie innerhalb der akzeptablen Grenzen liegt.

Fortgeschrittene Techniken zur Überprüfung des statischen Gleichgewichts

Zusätzlich zu der oben beschriebenen grundlegenden statischen Gleichgewichtsprüfungsmethode gibt es auch einige fortgeschrittene Techniken, die für eine genauere und präzisere Gleichgewichtsprüfung verwendet werden können. Eine solche Technik ist das dynamische Auswuchten, bei dem das Zahnrad mit hoher Geschwindigkeit rotiert und die Vibrationen mithilfe von Sensoren gemessen werden. Mit dieser Methode können Ungleichgewichte erkannt werden, die bei der statischen Gleichgewichtsprüfung möglicherweise nicht erkennbar sind.

Eine weitere fortschrittliche Technik ist der Einsatz computergestützter Auswuchtsysteme. Diese Systeme verwenden hochentwickelte Algorithmen und Sensoren, um die Auswuchtung des Getriebes automatisch zu messen und zu korrigieren. Computergestützte Auswuchtsysteme können genauere und konsistentere Ergebnisse liefern und im Vergleich zu manuellen Auswuchtmethoden auch Zeit und Arbeit sparen.

Qualitätskontrolle und Dokumentation

Nachdem das statische Gleichgewicht der Stirnräder der Ölpumpe überprüft und korrigiert wurde, ist es wichtig, die Ergebnisse zu dokumentieren. Diese Dokumentation dient als Aufzeichnung des Qualitätskontrollprozesses und kann zur Rückverfolgbarkeit und zukünftigen Referenz verwendet werden. Die Dokumentation sollte Informationen wie die Getriebespezifikationen, die gemessene Unwucht, die ergriffenen Korrekturmaßnahmen und die endgültigen Auswuchtergebnisse enthalten.

Abschluss

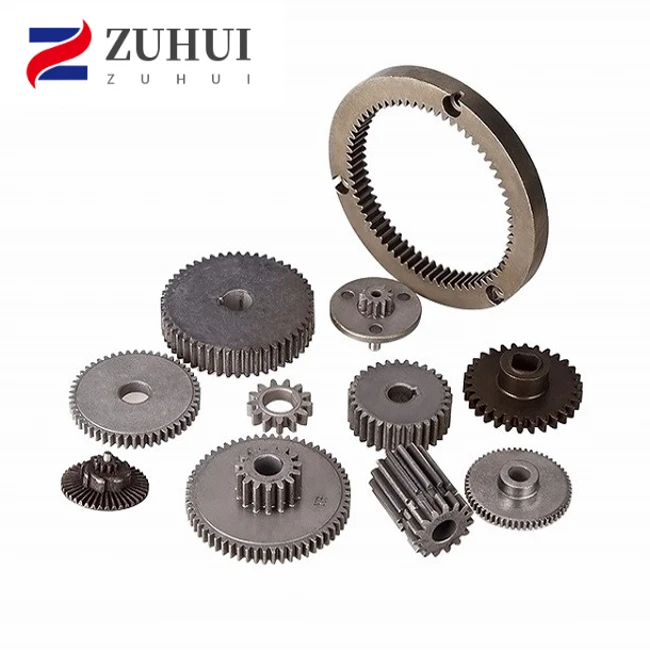

Die Überprüfung des statischen Gleichgewichts der Stirnräder von Ölpumpen ist ein entscheidender Schritt zur Gewährleistung der Leistung, Zuverlässigkeit und Langlebigkeit von Ölpumpen. Indem Sie die in diesem Blogbeitrag beschriebenen Schritte befolgen und die entsprechenden Werkzeuge und Techniken verwenden, können Sie das Gleichgewicht Ihrer Zahnräder effektiv überprüfen und korrigieren. Als [Position Ihres Unternehmens] bei [Name Ihres Unternehmens] setze ich mich für die Bereitstellung hochwertiger Stirnräder für Ölpumpen ein, die den strengsten Auswucht- und Qualitätsstandards entsprechen. Wenn Sie daran interessiert sind, mehr über uns zu erfahrenZahnradherstellung durch Pulvermetallurgie,Sinter-Planetengetriebe, oderKleines Ritzeloder wenn Sie Fragen zur statischen Wuchtprüfung haben, können Sie sich gerne an uns wenden. Wir freuen uns darauf, Ihre Anforderungen zu besprechen und Ihnen die besten Lösungen für Ihre Ölpumpenanforderungen anzubieten.

Referenzen

• „Gear Manufacturing Handbook“ von Dudley, DW
• „Mechanical Engineering Design“ von Shigley, JE, & Mischke, CR
• „Auswuchten rotierender Maschinen“ von Ehrich, FF
