Wie gestaltet man das Gehäuse für kleine Schrägverzahnungen?

Hallo! Als Lieferant von kleinen Schrägverzahnungen bin ich schon seit geraumer Zeit dabei und weiß, wie wichtig es ist, das richtige Gehäuse für diese kleinen Kerle zu entwerfen. In diesem Blog werde ich einige Tipps und Tricks zum Design des Gehäuses für kleine Schrägverzahnungen weitergeben.

Kleine Schrägverzahnungen verstehen

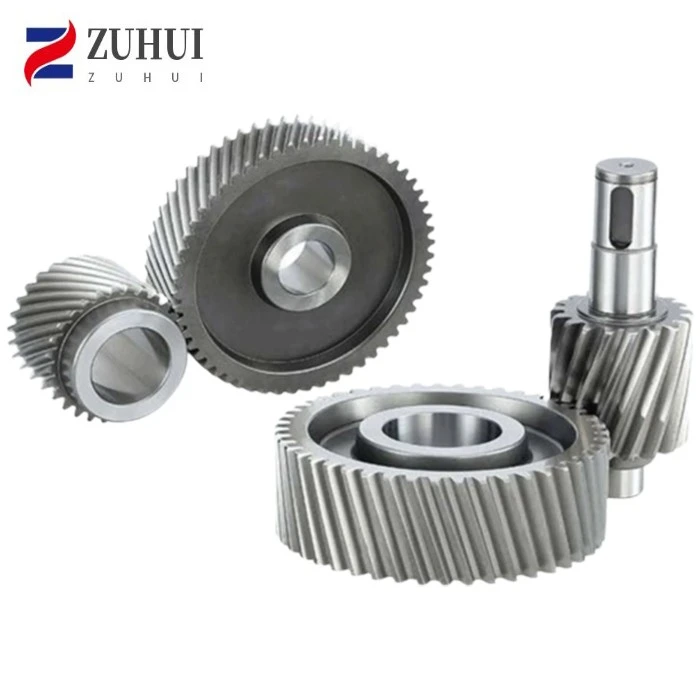

Lassen Sie uns zunächst kurz darauf eingehen, was kleine Schrägverzahnungen sind. Schrägverzahnungen sind zylindrische Zahnräder mit Zähnen, die in einem Winkel zur Zahnradachse geschnitten sind. Dieses abgewinkelte Zahndesign bietet gegenüber Stirnrädern mehrere Vorteile, wie z. B. einen sanfteren und leiseren Betrieb und die Fähigkeit, höhere Lasten zu bewältigen.Schrägverzahnung und Stirnradgetriebegibt einen tollen Vergleich zwischen den beiden.

Kleine Schrägverzahnungen sind, wie der Name schon sagt, nur kleinere Versionen dieser Zahnräder. Sie werden häufig in Anwendungen eingesetzt, bei denen der Platz begrenzt ist, beispielsweise in kleinen Motoren, Präzisionsinstrumenten und einigen Unterhaltungselektronikgeräten.

Zu berücksichtigende Faktoren vor der Gestaltung des Gehäuses

1. Getriebegröße und -abmessungen

Das erste, was Sie wissen müssen, ist die genaue Größe und die Abmessungen Ihrer kleinen Schrägverzahnungen. Dazu gehören der Außendurchmesser, die Breite des Zahnrads und der Teilkreisdurchmesser. Sie müssen sicherstellen, dass das Gehäuse genügend Platz bietet, um die Zahnräder ohne Störungen unterzubringen. Berücksichtigen Sie auch den Abstand zwischen den Zahnrädern und den Gehäusewänden. Zur Schmierung und zur Vermeidung von Überhitzung ist ein wenig Spielraum erforderlich.

2. Last- und Drehmomentanforderungen

Denken Sie an die Belastung und das Drehmoment, denen die Zahnräder während des Betriebs ausgesetzt sind. Wenn die Zahnräder hohen Belastungen ausgesetzt sind, muss das Gehäuse stabil genug sein, um sie zu tragen. Möglicherweise müssen Sie dickere Wände verwenden oder dem Gehäusedesign Verstärkungselemente hinzufügen.

3. Betriebsumgebung

Auch die Umgebung, in der die Zahnräder verwendet werden, ist wichtig. Wenn es sich um eine staubige oder schmutzige Umgebung handelt, müssen Sie das Gehäuse so konstruieren, dass es Verunreinigungen fernhält. Wenn es sich hingegen um eine feuchte oder korrosive Umgebung handelt, müssen Sie Materialien verwenden, die Korrosion widerstehen können.

4. Schmierung

Die richtige Schmierung ist für den reibungslosen Betrieb und die Langlebigkeit kleiner Schrägverzahnungen unerlässlich. Das Gehäusedesign sollte eine einfache Schmierung ermöglichen und außerdem über Vorkehrungen verfügen, um ein Austreten von Schmiermittel zu verhindern. Möglicherweise müssen Sie Ölkanäle oder -behälter in das Gehäuse einbauen.

Gestaltung des Gehäuses

1. Materialauswahl

Die Wahl des richtigen Materials für das Gehäuse ist entscheidend. Gängige Materialien für Getriebegehäuse sind Aluminium, Stahl und Kunststoff. Aluminium ist leicht und verfügt über eine gute Korrosionsbeständigkeit, was es für viele Anwendungen zu einer beliebten Wahl macht. Stahl ist stark und hält hohen Belastungen stand, ist jedoch schwerer. Kunststoff ist leicht, kostengünstig und lässt sich leicht in komplexe Formen formen, ist jedoch möglicherweise nicht für Anwendungen mit hoher Belastung geeignet.

2. Form und Struktur

Die Form des Gehäuses sollte auf das Getriebe und die Gesamtanwendung abgestimmt sein. Es sollte eine stabile Basis für die Zahnräder bieten und zudem eine einfache Installation und Wartung ermöglichen. Eine gängige Bauform ist ein zweiteiliges Gehäuse, das sich leicht montieren und demontieren lässt. Sie können auch Funktionen wie Montageflansche oder Löcher hinzufügen, um die Installation des Gehäuses in der Anwendung zu erleichtern.

3. Versiegelung

Um Verunreinigungen fernzuhalten und ein Austreten von Schmiermittel zu verhindern, muss das Gehäuse ordnungsgemäß abgedichtet werden. Zur Abdichtung der Verbindungsstellen zwischen den Gehäuseteilen können Sie Dichtungen oder O-Ringe verwenden. Stellen Sie sicher, dass die Dichtungen aus einem Material bestehen, das mit dem Schmierstoff und der Betriebsumgebung kompatibel ist.

4. Kühlung

Wenn die Zahnräder im Betrieb viel Wärme erzeugen, müssen Sie das Gehäuse so auslegen, dass eine ausreichende Kühlung gewährleistet ist. Dies kann durch das Anbringen von Kühlrippen an der Außenseite des Gehäuses oder durch den Einbau eines Kühlsystems, wie eines Lüfters oder eines Wärmetauschers, erfolgen.

Testen und Validieren

Nachdem Sie das Gehäuse entworfen haben, ist es wichtig, es zu testen, um sicherzustellen, dass es Ihren Anforderungen entspricht. Mithilfe von Computersimulationen können Sie die Spannungs- und Temperaturverteilung im Gehäuse analysieren. Sie können auch einen Prototyp erstellen und ihn in einer realen Umgebung testen. Nehmen Sie auf der Grundlage der Testergebnisse alle erforderlichen Anpassungen am Design vor.

Abschluss

Die Konstruktion des Gehäuses für kleine Schrägverzahnungen ist ein komplexer Prozess, der eine sorgfältige Berücksichtigung vieler Faktoren erfordert. Wenn Sie die Getriebegröße, die Lastanforderungen, die Betriebsumgebung und die Schmierungsanforderungen kennen, können Sie ein Gehäuse entwerfen, das eine stabile und zuverlässige Umgebung für Ihre Getriebe bietet.

Wenn Sie auf der Suche nach hochwertigen kleinen Schrägverzahnungen sind oder Hilfe bei der Gehäusekonstruktion benötigen, zögern Sie nicht, sich an uns zu wenden. Wir unterstützen Sie bei Ihren Beschaffungsanforderungen und können Ihnen die besten Lösungen für Ihre Anwendungen bieten. Ob Sie brauchenRechtes StirnradgetriebeoderSchrägzahnrad, wir sind für Sie da.

Referenzen

• „Gear Handbook“ von Darle W. Dudley
• „Mechanical Engineering Design“ von Joseph E. Shigley und Charles R. Mischke
