Wie wählt man die richtige Welle für Stirnräder aus Metall aus?

Die Auswahl der richtigen Welle für Metallstirnräder ist eine entscheidende Entscheidung, die sich erheblich auf die Leistung, Effizienz und Langlebigkeit Ihrer mechanischen Systeme auswirken kann. Als Zulieferer von Metall-Stirnradgetrieben habe ich aus erster Hand gesehen, wie die falsche Wahl der Welle zu allen möglichen Problemen führen kann, von vorzeitigem Verschleiß bis hin zum kompletten Systemausfall. In diesem Blogbeitrag teile ich einige Tipps und Überlegungen, die Ihnen dabei helfen sollen, die beste Wahl für Ihre spezifische Anwendung zu treffen.

Verstehen der Grundlagen von Stirnrädern und Wellen aus Metall

Bevor wir uns mit dem Auswahlprozess befassen, werfen wir einen kurzen Blick auf die Grundlagen von Stirnrädern und Wellen aus Metall. Stirnräder aus Metall sind die gebräuchlichste Art von Zahnrädern und bestehen aus zylindrischen Rädern mit Zähnen, die ineinandergreifen, um Kraft und Bewegung zu übertragen. Sie werden in einer Vielzahl von Anwendungen eingesetzt, von Automobilmotoren und Industriemaschinen bis hin zu Konsumgütern wie Elektrowerkzeugen und -geräten.

Wellen hingegen sind die Komponenten, die die Zahnräder tragen und das Drehmoment von einem Zahnrad auf ein anderes übertragen. Es gibt sie in verschiedenen Formen, Größen und Materialien, die jeweils auf spezifische Anforderungen zugeschnitten sind. Die richtige Welle für Ihre Stirnräder aus Metall hängt von mehreren Faktoren ab, darunter der Last, der Drehzahl, dem Drehmoment und den Betriebsbedingungen Ihrer Anwendung.

Bei der Auswahl einer Welle zu berücksichtigende Faktoren

Nachdem wir nun über ein grundlegendes Verständnis von Stirnrädern und Wellen aus Metall verfügen, werfen wir einen genaueren Blick auf die Faktoren, die Sie bei der Auswahl der richtigen Welle für Ihre Anwendung berücksichtigen sollten.

Last- und Drehmomentanforderungen

Der erste und wichtigste zu berücksichtigende Faktor sind die Last- und Drehmomentanforderungen Ihrer Anwendung. Die Welle muss den von den Zahnrädern erzeugten Kräften standhalten, ohne sich zu verbiegen, zu brechen oder zu verformen. Um die Last- und Drehmomentanforderungen zu bestimmen, müssen Sie die von den Zahnrädern übertragene Leistung, die Drehzahl und die Art der Last (z. B. statisch, dynamisch oder Stoß) berücksichtigen.

Sobald Sie die Belastungs- und Drehmomentanforderungen genau verstanden haben, können Sie eine Welle mit dem entsprechenden Durchmesser, Material und der entsprechenden Festigkeit auswählen. Im Allgemeinen können Wellen mit größerem Durchmesser höhere Lasten und Drehmomente bewältigen, während stärkere Materialien wie Stahl und legierter Stahl besser für Hochleistungsanwendungen geeignet sind.

Geschwindigkeit und Drehzahl

Die Geschwindigkeit und Drehzahl (Umdrehungen pro Minute) Ihrer Anwendung sind ebenfalls wichtige Faktoren, die Sie bei der Auswahl einer Welle berücksichtigen sollten. Hochgeschwindigkeitsanwendungen erfordern ausgewuchtete Wellen mit geringen Vibrationen, um vorzeitigen Verschleiß und Schäden an den Zahnrädern zu verhindern. Sie müssen auch die kritische Drehzahl der Welle berücksichtigen, also die Geschwindigkeit, bei der die Welle übermäßig zu vibrieren beginnt.

Um einen reibungslosen Betrieb bei hohen Geschwindigkeiten zu gewährleisten, müssen Sie möglicherweise eine Welle mit kleinerem Durchmesser oder höherer Steifigkeit wählen. Sie können auch Auswuchttechniken verwenden, um Vibrationen zu reduzieren und die Leistung der Welle zu verbessern.

Betriebsbedingungen

Auch die Betriebsbedingungen Ihrer Anwendung, wie Temperatur, Luftfeuchtigkeit und die Einwirkung von Chemikalien oder korrosiven Substanzen, können sich auf die Leistung und Lebensdauer der Welle auswirken. Beispielsweise müssen Wellen, die in Hochtemperaturanwendungen verwendet werden, möglicherweise aus Materialien hergestellt werden, die extremer Hitze standhalten, während Wellen, die in korrosiven Umgebungen verwendet werden, möglicherweise beschichtet oder aus korrosionsbeständigen Materialien hergestellt werden müssen.

Sie müssen auch die Schmierungsanforderungen Ihrer Anwendung berücksichtigen. Eine ordnungsgemäße Schmierung ist wichtig, um Reibung und Verschleiß zwischen der Welle und den Zahnrädern zu verringern und Korrosion und Rost zu verhindern. Stellen Sie sicher, dass Sie eine Welle auswählen, die mit dem von Ihnen verwendeten Schmiermittel kompatibel ist und über die entsprechende Oberflächenbeschaffenheit verfügt, um eine ordnungsgemäße Schmierung zu gewährleisten.

Schaftmaterial

Das Material des Schafts ist ein weiterer wichtiger Faktor, den es zu berücksichtigen gilt. Unterschiedliche Materialien haben unterschiedliche Eigenschaften wie Festigkeit, Härte, Zähigkeit und Korrosionsbeständigkeit, die sich auf die Leistung und Lebensdauer der Welle auswirken können. Zu den am häufigsten für Wellen verwendeten Materialien gehören Stahl, legierter Stahl, Edelstahl und Aluminium.

Stahl ist aufgrund seiner hohen Festigkeit, Haltbarkeit und Erschwinglichkeit das am häufigsten verwendete Material für Wellen. Legierter Stahl ist eine Stahlsorte, die zusätzliche Elemente wie Chrom, Nickel und Molybdän enthält, um seine Festigkeit und Härte zu verbessern. Edelstahl ist ein korrosionsbeständiges Material, das häufig in Anwendungen verwendet wird, in denen die Welle Feuchtigkeit oder Chemikalien ausgesetzt ist. Aluminium ist ein leichtes Material, das häufig in Anwendungen verwendet wird, bei denen das Gewicht eine Rolle spielt, beispielsweise in der Luft- und Raumfahrt sowie in der Automobilindustrie.

Schaftdesign

Auch die Gestaltung des Schaftes ist zu berücksichtigen. Die Welle muss so konstruiert sein, dass sie den spezifischen Anforderungen Ihrer Anwendung entspricht, einschließlich der Größe und Form der Zahnräder, der Art der Montage und der Ausrichtung der Zahnräder. Sie müssen auch die Art der Keilnut oder Keilnut berücksichtigen, die zur Verbindung der Welle mit den Zahnrädern verwendet wird, sowie die Art des Lagers, das zur Lagerung der Welle verwendet wird.

Bei der Gestaltung der Welle ist darauf zu achten, dass sie über die entsprechende Steifigkeit und Flexibilität verfügt, um übermäßige Durchbiegung oder Vibrationen zu verhindern. Mithilfe von CAD-Software (Computer Aided Design) können Sie die Welle modellieren und ihre Leistung unter verschiedenen Bedingungen analysieren.

Arten von Wellen für Metallstirnräder

Es gibt verschiedene Arten von Wellen, die üblicherweise bei Stirnrädern aus Metall verwendet werden und jeweils für spezifische Anforderungen ausgelegt sind. Zu den häufigsten Wellentypen gehören:

Massive Wellen

Vollwellen sind die einfachste Art von Wellen und bestehen aus einem einzigen Materialstück. Sie sind einfach und kostengünstig herzustellen und eignen sich für Anwendungen, bei denen die Last- und Drehmomentanforderungen relativ gering sind. Vollwellen werden häufig in kleinen Motoren, Pumpen und anderen Anwendungen mit geringer Leistung verwendet.

Hohlwellen

Hohlwellen sind Wellen, die in der Mitte hohl sind. Sie sind leichter und flexibler als Vollwellen und werden häufig in Anwendungen eingesetzt, bei denen das Gewicht eine Rolle spielt oder bei denen die Welle Flüssigkeiten oder Gase übertragen muss. Hohlwellen werden häufig in Automobilmotoren, Luft- und Raumfahrtanwendungen und Industriemaschinen verwendet.

Keilwellen

Keilwellen sind Wellen, die auf der Oberfläche eine Reihe von Rippen oder Zähnen aufweisen, die in entsprechende Nuten oder Zähne an den Zahnrädern kämmen. Sie dienen der Übertragung von Drehmoment und Bewegung zwischen der Welle und den Zahnrädern und werden häufig in Anwendungen eingesetzt, bei denen eine präzise Ausrichtung und eine hohe Drehmomentübertragung erforderlich sind. Keilwellen werden häufig in Automobilgetrieben, Industriemaschinen und Elektrowerkzeugen verwendet.

Keilwellen

Bei Wellen mit Keilnut handelt es sich um Wellen mit einer Keilnut oder einem Schlitz auf der Oberfläche, der eine Passfeder aufnimmt. Hierbei handelt es sich um ein kleines Metallstück, das in die Keilnut passt und verhindert, dass sich die Welle relativ zum Zahnrad dreht. Keilwellen werden zur Übertragung von Drehmoment und Bewegung zwischen der Welle und den Zahnrädern verwendet und werden häufig in Anwendungen eingesetzt, bei denen die Last- und Drehmomentanforderungen relativ gering sind. Keilwellen werden häufig in kleinen Motoren, Pumpen und anderen Anwendungen mit geringer Leistung verwendet.

Abschluss

Die Wahl der richtigen Welle für Metallstirnräder ist eine entscheidende Entscheidung, die sich erheblich auf die Leistung, Effizienz und Langlebigkeit Ihrer mechanischen Systeme auswirken kann. Durch die Berücksichtigung der in diesem Blogbeitrag besprochenen Faktoren wie Last- und Drehmomentanforderungen, Drehzahl und Drehzahl, Betriebsbedingungen, Wellenmaterial und Wellendesign können Sie eine fundierte Entscheidung treffen und die Welle auswählen, die für Ihre spezifische Anwendung am besten geeignet ist.

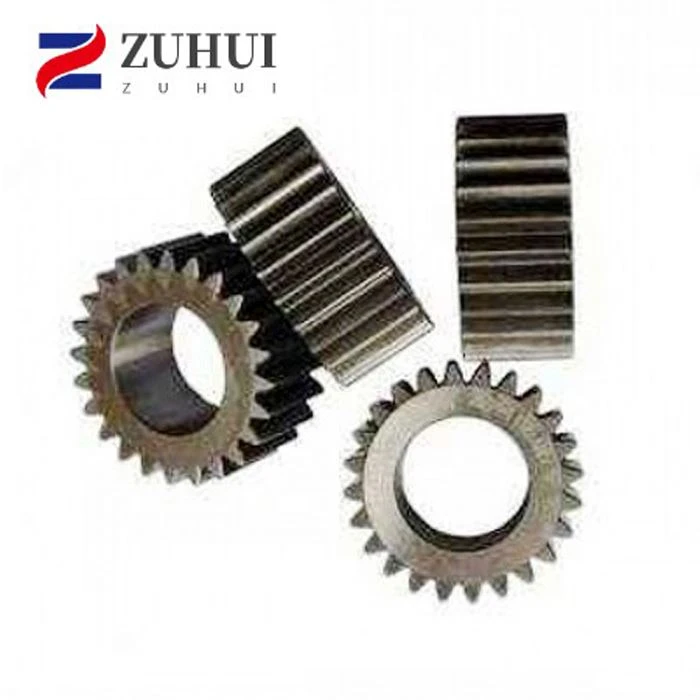

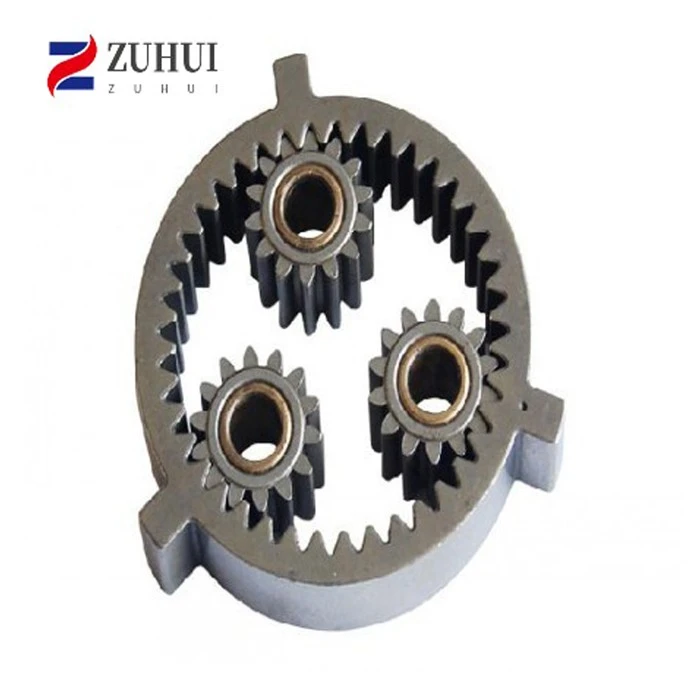

Als Lieferant von Metallstirnrädern bin ich hier, um Ihnen bei all Ihren Getriebe- und Wellenanforderungen zu helfen. Wenn Sie Fragen haben oder Hilfe bei der Auswahl der richtigen Welle für Ihre Anwendung benötigen, zögern Sie bitte nicht, mich zu kontaktieren. Wir bieten eine große Auswahl anPulvermetallurgie-Doppelgetriebe,Pulvermetallurgie-Sonnenrad, UndPlanetenritzelsowie maßgeschneiderte Wellen, die Ihren spezifischen Anforderungen entsprechen. Lassen Sie uns gemeinsam die perfekte Lösung für Ihre mechanischen Systeme finden.

Referenzen

• Budynas, RG, & Nisbett, JK (2011). Shigleys Maschinenbauentwurf. McGraw-Hill.
• Juvinall, RC, & Marshek, KM (2011). Grundlagen der Konstruktion von Maschinenkomponenten. Wiley.
• Norton, RL (2004). Maschinendesign: ein integrierter Ansatz. Prentice Hall.
